Automatic Print Head Alignment/Automatické zarovnanie tlačovej hlavy

Ak nie sú vytlačené rovné čiary zarovnané, prípadne vtedy, ak je výsledok tlače neuspokojivý, upravte polohu tlačovej hlavy.

Pripravte si: hárok obyčajného papiera veľkosti A4 alebo Letter*
* Použite biely papier, ktorý je čistý z oboch strán.
1. Skontrolujte, či je zapnuté napájanie.
2. Vložte do zadného zásobníka hárok obyčajného papiera veľkosti A4 alebo Letter.
3. Opatrne otvorte výstupný zásobník papiera a potom otvorte jeho vysúvaciu časť.
4. Vytlačte hárok zarovnania tlačovej hlavy.
(1) Tlačidlo (Údržba) stláčajte dovtedy, kým sa nezobrazí písmeno u.

(2) Stlačte tlačidlo [Black/Čiernobielo] alebo [Color/Farebne].

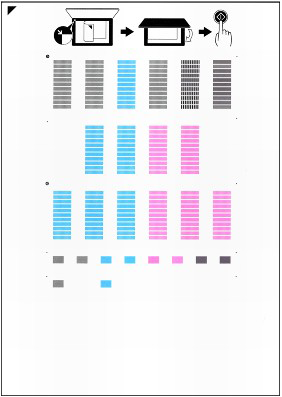

Vytlačí sa hárok zarovnania tlačovej hlavy.

5. Naskenujte hárok zarovnania tlačovej hlavy a automaticky sa upraví poloha tlačovej hlavy.

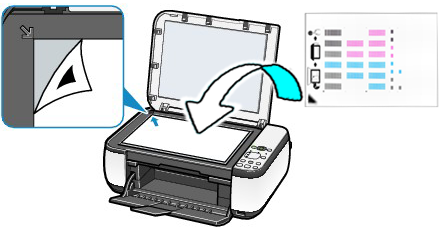

(1) Položte hárok zarovnania tlačovej hlavy na predlohové sklo.
Hárok zarovnania tlačovej hlavy položte POTLAČENOU STRANOU SMEROM NADOL a značku v pravom hornom rohu hárka zarovnajte so značkou zarovnania .

(2) Jemne zatvorte kryt dokumentov, uistite sa, že sa na dióde LED objaví písmeno U (veľké písmeno „U“) a potom stlačte tlačidlo [Black/Čiernobielo] alebo [Color/Farebne].
Začne sa skenovať hárok zarovnania tlačovej hlavy a automaticky sa upraví poloha tlačovej hlavy.
Po ukončení nastavenia polohy tlačovej hlavy sa kontrolka LED vráti do pohotovostného režimu kopírovania. Z plochého predlohového skla odstráňte hárok.

Manuálne zarovnanie tlačovej hlavy

Zarovnanie tlačovej hlavy opravuje inštalačné polohy tlačovej hlavy a zlepšuje odchýlené farby a línie.
Toto zariadenie podporuje dve metódy zarovnania hlavy: automatické zarovnanie hlavy a manuálne zarovnanie hlavy.
Ak chcete vykonať automatické zarovnanie tlačovej hlavy, pozrite si časť [ Automatické zarovnanie tlačovej hlavy ] na tejto webovej stránke a potom túto funkciu vykonajte z ovládacieho panela zariadenia.
Postup uskutočnenia manuálneho zarovnania tlačovej hlavy je nasledovný:

1. Otvorte okno nastavenia ovládača tlačiarne.

2. Kliknite na karte [Maintenance/Údržba] na položku [Custom Settings/Vlastné nastavenia].
Otvorí sa dialógové okno [Custom Settings/Vlastné nastavenia].

3. Prepnite zarovnávanie hlavy do manuálneho režimu.
Zaškrtnite položku [Align heads manually/Zarovnať hlavy manuálne].

4. Preneste nastavenia.
Kliknite na [Send/Odoslať] a po zobrazení potvrdzujúcej správy kliknite na možnosť [OK].

5. Kliknite na karte [Maintenance/Údržba] na položku [Print Head Alignment/Zarovnanie tlačovej hlavy].
Zobrazí sa dialógové okno [Start Print Head Alignment/Spustiť zarovnanie tlačovej hlavy].

6. Do zariadenia vložte papier.
Do zadného zásobníka vložte tri listy obyčajného papiera formátu A4 alebo Letter.

7. Spustite zarovnanie tlačovej hlavy.
Uistite sa, že zariadenie je zapnuté a kliknite na [Align Print Head/Zarovnať tlačovú hlavu].
Postupujte podľa pokynov uvedených v hlásení.

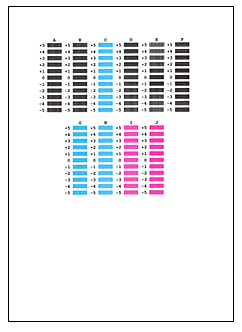

8. Skontrolujte vytlačenú vzorku.
Do príslušných políčok zadajte čísla vzorov s najmenšou mierou pruhovania.
Ak kliknete na vzory s najmenšou mierou pruhovania v okne náhľadu, čísla sa automaticky zadajú do príslušných políčok.

Po zadaní všetkých potrebných hodnôt kliknite na [OK].

9. Potvrďte zobrazenú správu a kliknite na tlačidlo [OK].
Vytlačí sa druhá vzorka.

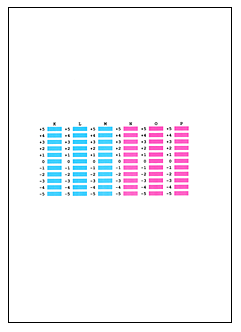

10. Skontrolujte vytlačenú vzorku.
Do príslušných políčok zadajte čísla vzorov s najmenšou mierou pruhovania.
Ak kliknete na vzory s najmenšou mierou pruhovania v okne náhľadu, čísla sa automaticky zadajú do príslušných políčok.

Po zadaní všetkých potrebných hodnôt kliknite na [OK].

11. Potvrďte zobrazenú správu a kliknite na tlačidlo [OK].
Vytlačí sa tretia vzorka.

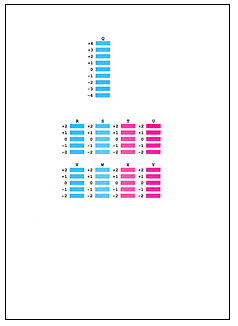

12. Skontrolujte vytlačenú vzorku.
Do príslušných políčok zadajte čísla vzorov s najmenšou mierou horizontálneho pruhovania.
Ak kliknete na vzory s najmenšou mierou horizontálneho pruhovania v okne náhľadu, čísla sa automaticky zadajú do príslušných políčok.

Po zadaní všetkých potrebných hodnôt kliknite na [OK].
